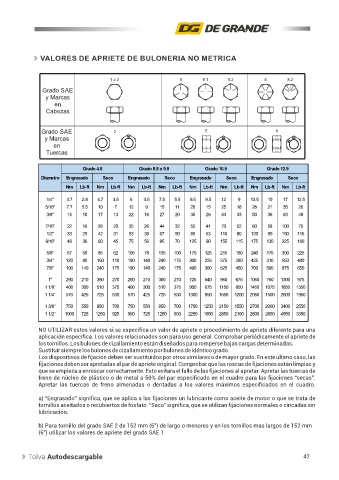

VALORES DE APRIETE DE BULONERIA NO METRICA

1 o 2 5 5.1 5.2 8 8.2
Grado SAE
y Marcas
en
Cabezas

Grado SAE 2 5 8
y Marcas
en
Tuercas

Grado 4.8 Grado 8.8 o 9.8 Grado 10.9 Grado 12.9
Diametro Engrasado Seco Engrasado Seco Engrasado Seco Engrasado Seco
Nm Lb-ft Nm Lb-ft Nm Lb-ft Nm Lb-ft Nm Lb-ft Nm Lb-ft Nm Lb-ft Nm Lb-ft
1/4" 3.7 2.8 4.7 3.5 6 4.5 7.5 5.5 9.5 9.5 12 9 13.5 10 17 12.5
5/16" 7.7 5.5 10 7 12 9 15 11 20 15 25 18 28 21 35 26
3/8" 14 10 17 13 22 16 27 20 35 26 44 33 50 36 63 48
7/16" 22 16 28 20 35 26 44 32 55 41 70 52 80 58 100 75
1/2" 33 25 42 31 53 39 67 50 85 63 110 80 120 90 150 116
9/16" 48 36 60 45 75 56 95 70 125 90 155 115 175 130 225 160

5/8" 67 50 85 62 105 78 135 100 170 125 215 160 240 175 300 225
3/4" 120 80 150 110 190 140 240 175 300 225 375 280 425 310 550 400
7/8" 190 140 240 175 190 140 240 175 490 360 625 450 700 500 875 650

1" 290 210 360 270 290 210 360 270 725 540 950 675 1050 750 1300 975
1 1/8" 400 300 510 375 400 300 510 375 900 675 1150 850 1450 1075 1850 1350
1 1/4" 570 425 725 530 570 425 725 530 1300 950 1650 1200 2050 1500 2600 1950

1 3/8" 750 550 950 700 750 550 950 700 1700 1250 2150 1550 2700 2000 3400 2550
1 1/2" 1000 725 1250 925 990 725 1250 930 2250 1650 2850 2100 2600 2650 4550 3350

NO UTILIZAR estos valores si se especifica un valor de apriete o procedimiento de apriete diferente para una
aplicación especifica. Los valores relacionados son para uso general. Comprobar periódicamente el apriete de
los tornillos. Los bulones de cizallamiento están diseñados para romperse bajas cargas determinadas.
Sustituir siempre los bulones de cizallamiento por bulones de idéntico grado.
Los dispositivos de fijación deben ser sustituidos por otros similares o de mayor grado. En este ultimo caso, las
fijaciones deben ser apretadas al par de apriete original. Comprobar que las roscas de fijaciones están limpias y
que se empieza a enroscar correctamente. Esto evitara el fallo de las fijaciones al apretar. Apretar las tuercas de
freno de núcleo de plástico o de metal a 50% del par especificado en el cuadro para las fijaciones “secas”.
Apretar las tuercas de freno almenadas o dentadas a los valores máximos especificados en el cuadro.

a) “Engrasado” significa, que se aplica a las fijaciones un lubricante como aceite de motor o que se trata de
tornillos aceitados o recubiertos de fosfato. “Seco” significa, que se utilizan fijaciones normales o cincadas sin
lubricación.

b) Para tornillo del grado SAE 2 de 152 mm (6") de largo o menores y en los tornillos mas largos de 152 mm
(6") utilizar los valores de apriete del grado SAE 1

Tolva Autodescargable 42
